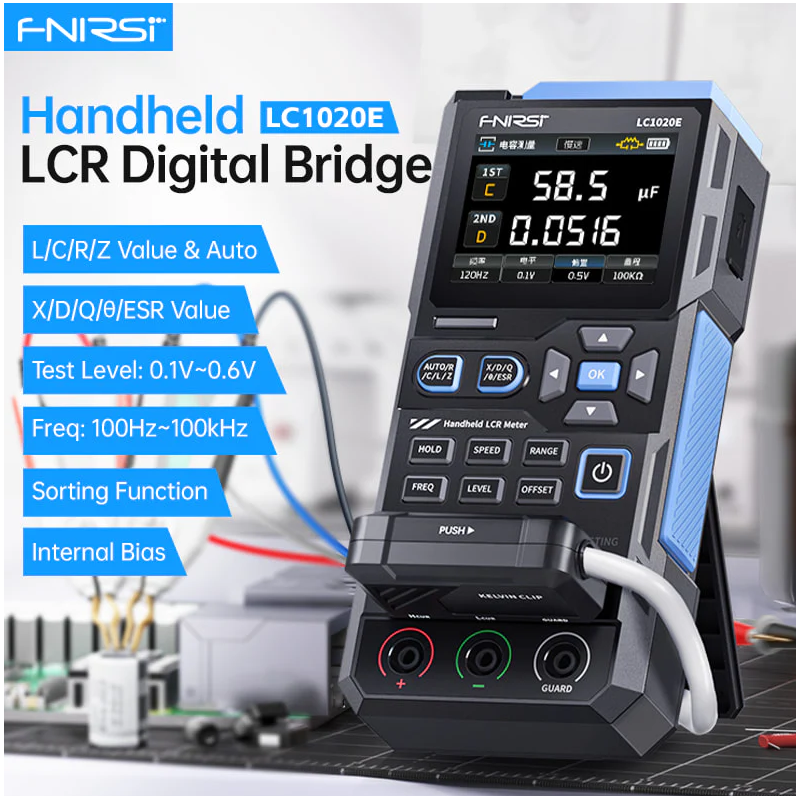

LC1020E strumento portatile dedicato alla misura e all’analisi di componenti elettronici passivi, progettato per tecnici elettronici, laboratori di test, reparti di controllo qualità, assistenza tecnica e attività didattiche. In un unico dispositivo compatto integra le funzioni di ponte LCR digitale, consentendo la misurazione di resistenza, capacità, induttanza e impedenza con visualizzazione simultanea di parametri principali e secondari.

Il formato palmare, l’alimentazione a batteria ricaricabile e il display a colori rendono lo strumento adatto sia all’utilizzo su banco sia alle operazioni in mobilità, mantenendo un buon livello di precisione e ripetibilità delle misure.

Misura LCR e parametri secondari

Il LC1020E consente la misura diretta di componenti passivi quali resistenze, condensatori e induttori, con modalità di misura automatica o manuale. Oltre ai valori principali L, C, R e Z, lo strumento fornisce parametri secondari fondamentali per la valutazione del comportamento elettrico reale del componente, tra cui ESR, fattore di qualità Q, fattore di dissipazione D e angolo di fase θ.
La visualizzazione combinata dei parametri consente una lettura immediata e completa, utile sia per la caratterizzazione dei componenti sia per la verifica della loro conformità rispetto alle specifiche di progetto o di produzione.

Frequenze di test e tensione di misura

Lo strumento supporta più frequenze di test selezionabili, tipicamente 100 Hz, 120 Hz, 1 kHz, 10 kHz e 100 kHz. Questa caratteristica permette di valutare il comportamento dei componenti a diverse condizioni operative, aspetto particolarmente rilevante per condensatori e induttori utilizzati in circuiti switching, filtri o applicazioni a frequenza variabile.
Sono inoltre disponibili diversi livelli di tensione di test, che consentono di adattare la misura al tipo di componente e ridurre il rischio di stress elettrico durante le verifiche.

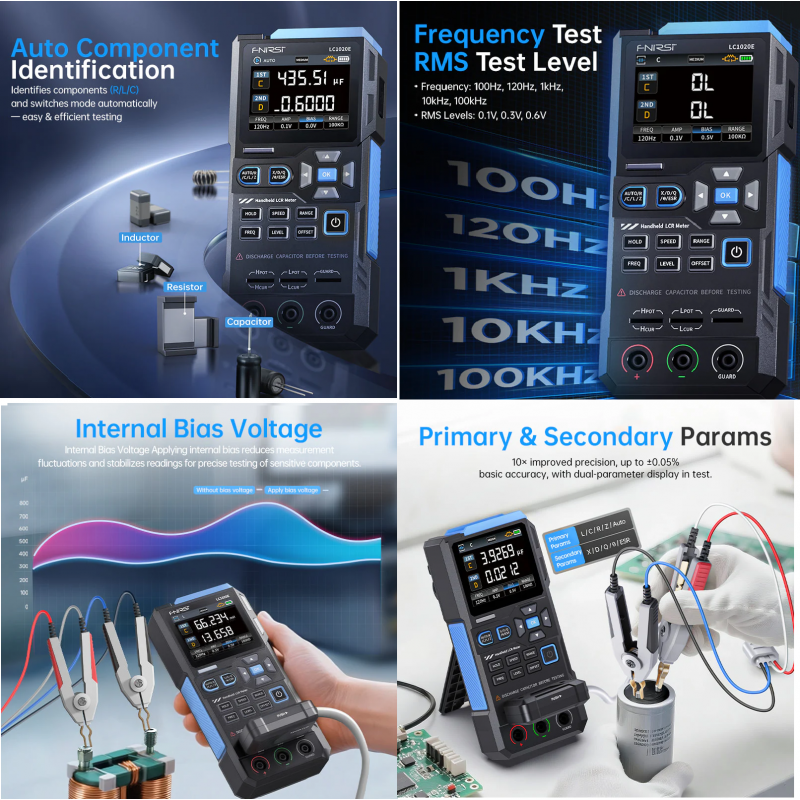

Identificazione automatica e modalità di confronto

Il LC1020E è dotato di funzione di identificazione automatica del componente collegato. Una volta inserito il dispositivo sotto test, lo strumento seleziona automaticamente la modalità di misura più appropriata, semplificando l’utilizzo e riducendo i tempi di configurazione.
La modalità di confronto pass/fail consente di impostare un valore nominale e una tolleranza. Durante la misura, lo strumento indica immediatamente se il componente rientra nei limiti impostati, risultando utile per test di selezione, controllo qualità e verifiche su lotti di componenti.

Porte di misura e tecnica Kelvin

Lo strumento è dotato di doppia porta di misura: una porta standard a 3 terminali per test rapidi e una porta a 5 terminali che supporta la tecnica Kelvin a 4 fili. Quest’ultima consente di ridurre l’influenza delle resistenze di contatto e dei cavi, migliorando l’accuratezza delle misure soprattutto su componenti a basso valore resistivo.
Questa caratteristica rende il LC1020E adatto anche a misure più critiche, tipiche di laboratori di sviluppo e reparti di collaudo.

Calibrazione e stabilità di misura

Il dispositivo integra funzioni di calibrazione Open e Short, che permettono di compensare gli errori introdotti dai cavi di misura e dai terminali. La calibrazione migliora la precisione complessiva del sistema e garantisce una maggiore affidabilità delle letture, in particolare durante misure ripetute o confronti tra componenti simili.
Le letture risultano stabili e coerenti, facilitando sia le verifiche puntuali sia le attività di selezione e classificazione dei componenti.

Display e interfaccia utente

Il LC1020E è equipaggiato con un display TFT a colori da 2,8 pollici, che consente una visualizzazione chiara dei valori misurati e dei parametri impostati. L’interfaccia è strutturata per un utilizzo diretto, con menu semplici e accesso rapido alle funzioni principali.
La disposizione dei dati sullo schermo permette di visualizzare contemporaneamente parametro principale e parametro secondario, migliorando la leggibilità e riducendo la necessità di navigazione tra schermate.

Alimentazione e utilizzo portatile

Lo strumento è alimentato da una batteria ricaricabile integrata, ricaricabile tramite interfaccia USB Type-C. Questa soluzione consente l’utilizzo in mobilità senza necessità di alimentazione da rete, rendendo il LC1020E adatto a interventi sul campo, attività di assistenza tecnica e utilizzo in ambienti didattici.
Il design compatto e il peso contenuto facilitano il trasporto e l’integrazione dello strumento in borse tecniche o postazioni di lavoro mobili.

Ambiti di utilizzo

Il LC1020E trova applicazione in diversi contesti operativi, tra cui:

• laboratori di elettronica
• controllo qualità e collaudo componenti
• assistenza tecnica e riparazione elettronica
• verifica di componenti passivi in ingresso
• prototipazione e sviluppo circuitale
• attività didattiche e formazione tecnica
• maker e hobbistica elettronica avanzata

Il LC1020E si configura come uno strumento dedicato alla misura LCR in formato portatile, adatto a chi necessita di uno strumento compatto ma completo per l’analisi dei componenti elettronici passivi, senza ricorrere a strumentazione da banco ingombrante.

SCHEDA TECNICA:

• Generali:
  Modello: LC1020E
  Tipologia: Ponte LCR digitale portatile
  Display: TFT a colori da 2,8 pollici
  Risoluzione display: doppia visualizzazione parametro
  Comandi: Pulsanti fisici dedicati
  Alimentazione: Porta USB Type-C (5V)
  Batteria: Litio ricaricabile 3000 mAh integrata
  Funzione autospegnimento: Sì, configurabile
  Supporto da banco: Integrato, inclinabile
  Peso: circa 420 g
  Dimensioni: circa 195 × 95 × 40 mm
• Misure LCR:
  Parametri principali: Induttanza (L), Capacità (C), Resistenza (R), Impedenza (Z)
  Parametri secondari: ESR, fattore di qualità (Q), fattore di dissipazione (D), reattanza (X), angolo di fase (θ)
  Identificazione automatica del componente: Sì (R / L / C)
  Doppia visualizzazione parametro: Sì (primario + secondario)
• Frequenze e livelli di test:
  Frequenze di misura: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
  Livelli di tensione RMS: 0,1 V / 0,3 V / 0,6 V
  Selezione manuale frequenza e livello: Sì
• Funzioni avanzate:
  Funzione sorting e confronto: Pass / Fail con limiti di tolleranza
  Bias interno: Supportato per stabilizzazione delle misure
  Data Hold: Blocco della misura a display
  Registrazione dati: Modalità record integrata
  Compensazione Open / Short: Eliminazione errori di cavi e adattatori
• Connessioni di misura:
  Ingresso di misura: Kelvin a 4 fili
  Terminali: H+, H-, L+, L-, Guard

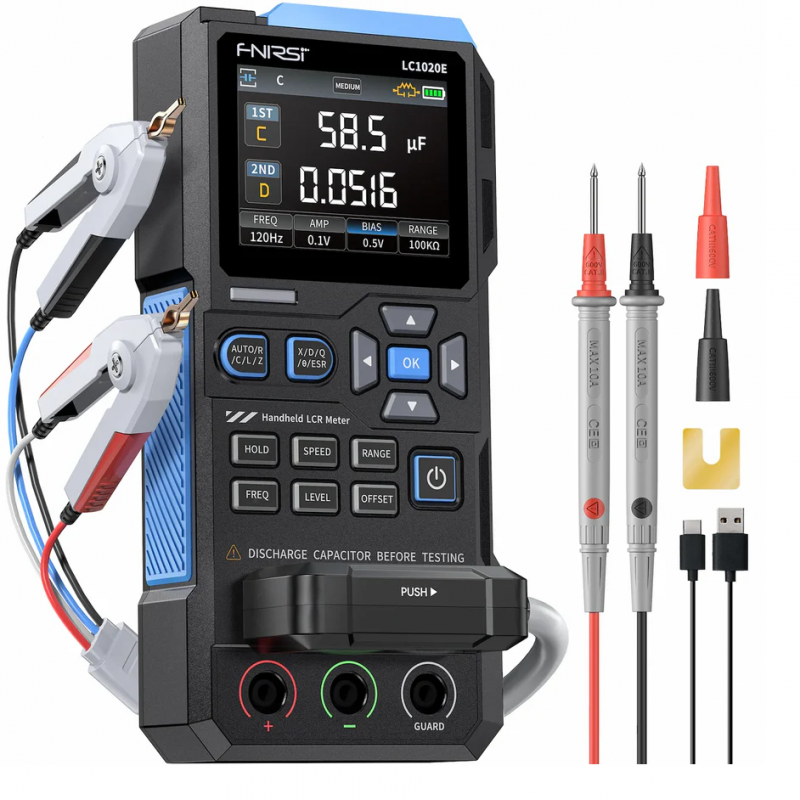

  Compatibilità accessori: Puntali e clip Kelvin
• Applicazioni tipiche:
  Laboratorio elettronico e didattico
  Controllo qualità e selezione componenti
  Test di produzione e collaudo
  Manutenzione e assistenza tecnica
  Progettazione e sviluppo elettronico
